Sonda de máquina de alta precisión RMP400

Para inspección de piezas de trabajo y preparación de trabajos en máquinas multitarea de tamaño pequeño a medio y centros de mecanizado de 5 ejes.

Precisión y repetibilidad 3D insuperable.

Prestaciones de comunicación excelentes.

Rendimiento excepcional con menos piezas desechadas y mayor beneficio.

El sistema RMP400, incluido en la serie QE, es una sonda de contacto ultra-compacta de alta precisión, con transmisión por señales de radio, que proporciona todas las ventajas de la preparación automática de trabajos, además de la capacidad para medir geometrías de piezas 3D complejas en centros de mecanizado de CNC, incluidas las máquinas multitarea.

Con tecnología patentada de galgas de esfuerzo y tecnología fiable de radiotransmisión de salto de frecuencias, la sonda RMP400 proporciona el rendimiento superior de las sondas de alta precisión de Renishaw.

Gama de tecnología RENGAGE™

Reduzca las piezas desechadas, y aumente la productividad y los beneficios: las sondas de Máquina-Herramienta Renishaw le ayudan a mantener bajo control su proceso de mecanizado.

Diseñado para el rendimiento

RMP400 inspeccionando agujero

Máxima precisión 3D

Proporciona un rendimiento inigualable por debajo de la micra en la medición de formas 3D y contornos complejos.

Fuerza de disparo ultrabaja

Una fuerza de disparo baja inigualable para trabajos delicados evita daños en la forma y el acabado de las superficies.

Diseño robusto

Robusta, incluso en entornos hostiles, proporciona una medición más fiable y alarga la vida útil.

Inspección de piezas difíciles

La precisión mejorada con palpadores largos y personalizados permite inspeccionar fácilmente las piezas más complejas.

Agujero profundo RMP400

0,25 µm 2σ

Repetibilidad unidireccional

±1,00 µm

Error trilobular 3D en X, Y y Z

0,09 N

Fuerza de disparo del palpador ultrabaja en XY

Transmisión por radio de máxima fiabilidad

Las sondas de radio de Renishaw usan radiotransmisión de salto de frecuencias de espectro amplio (FHSS).

Los dispositivos con tecnología FHSS evitan los puntos muertos de interferencias y transmisión, para garantizar una precisión de funcionamiento impresionante, incluso en entornos con gran densidad de radiofrecuencias.

Las sondas Renishaw usan el ancho de banda de 2,4 GHz reconocida internacionalmente y son compatibles con las regulaciones de radio de todo el mundo.

Medición 3D con tecnología RENGAGE™

Mecanismo con galgas de esfuerzo MP250

La tecnología RENGAGE™ combina la tecnología probada de galgas de esfuerzo de silicio con un sistema electrónico ultracompacto, y una capacidad de medición 3D extraordinaria y repetibilidad por debajo de la micra para sistemas de inspección en máquina.

Puesto que las galgas de esfuerzo son independientes del mecanismo cinemático, las sondas con tecnología RENGAGE tienen una fuerza de disparo ultrabaja, con una precisión de medición excepcional que, además, impide que se dañe la superficie y la forma.

Aplicación GoProbe

Software que hace más sencilla la inspección

Renishaw se compromete a garantizar la facilidad de uso de sus sondas. Una exhaustiva gama de ciclos de macro y aplicaciones para Máquina-Herramienta le permite programas los ciclos de medición de forma rápida e intuitiva.

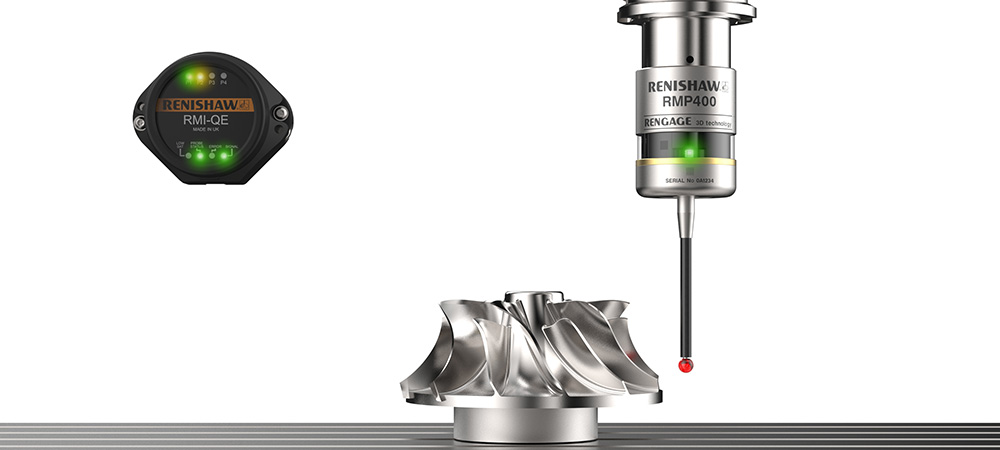

Componentes del sistema

Componentes de RMP400

Interfaz de radio

La interfaz óptica de radio procesa y transmite las señales entre la sonda de inspección y el control de la maquina CNC mediante la tecnología FHSS. Las unidades RMI-Q y RMI-QE pueden utilizarse con las sondas de inspección por radio de Renishaw.

Sonda de inspección RMP400

Sonda de inspección de disparo por contacto de 40 mm de diámetro, con tecnología RENGAGE™ para mediciones de alta precisión y FHSS para transmisiones fiables.

Palpadores

Hemos desarrollado una completa gama de palpadores de fibra de carbono sólida de módulo alto, diseñada específicamente para las sondas con galgas de esfuerzo. Estos palpadores están diseñados para reducir al mínimo la desviación de pre-recorrido y aumentar la precisión de la sonda.

Pasos siguientes

Si le interesa la sonda RMP400, solicite más información a su representante local.

Más información

Para consultar los manuales de instalación, las guías de usuario y la información de conformidad, visite nuestra biblioteca de soporte técnico.

Las ventajas de Renishaw

En Renishaw, disfrutamos de una excelente reputación de alta calidad de servicio al cliente a través de una red de más de 70 oficinas de asistencia y servicio técnico en todo el mundo.

Obtenga soporte técnico, formación y asesoramiento; además, puede adquirir repuestos y accesorios en nuestra completa tienda en Internet.
