Sonda de máquina de alta precisión MP250
Sonda de disparo por contacto de alta precisión diseñada para aplicaciones en rectificadoras
.
Rendimiento 3D inigualable
Máxima precisión con desviación de variación de pre-recorrido ultrabaja.
Diseño robusto para entornos hostiles.
La sonda MP250 de Renishaw está diseñada para mantener los procesos de aplicación en rectificadoras bajo control, garantizando el mecanizado correcto desde la primera pieza para producir más piezas con precisión y fiabilidad y, por tanto, aumentar la productividad y la rentabilidad.
Equipado con la tecnología RENGAGE™, el sistema ofrece una precisión y repetibilidad 3D imbatible, para obtener mediciones fiables en la máquina.
Sonda pequeña, gran impacto
Reduzca las piezas desechadas, y aumente la productividad y los beneficios: MP250 le ayuda a mantener bajo control los procesos de mecanizado complejos.

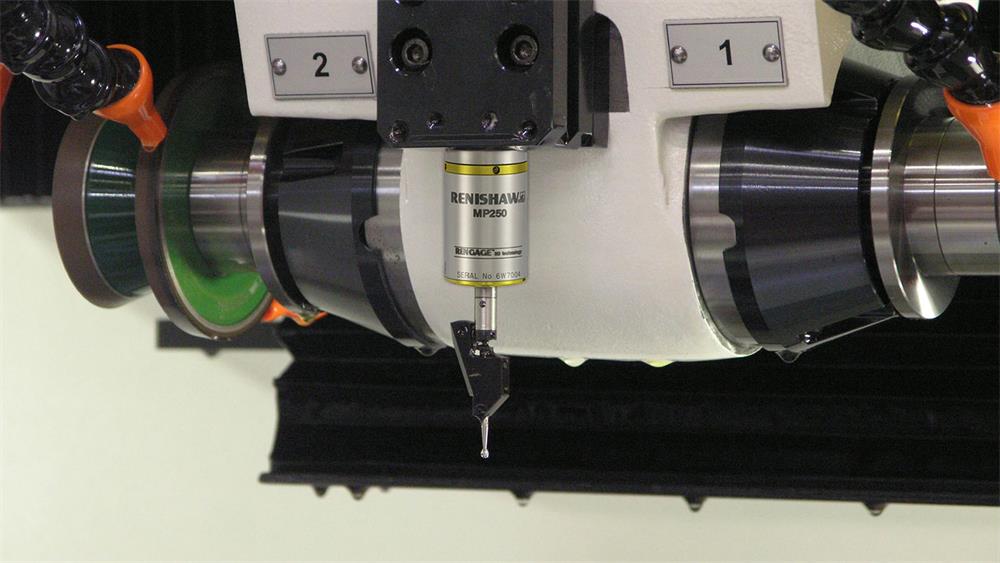

Diseñado para aplicaciones en rectificadoras

Rendimiento en entornos hostiles
Por su sellado de doble diafragma, la sonda MP250 puede funcionar en los entornos abrasivos cargados de viruta, habituales en las máquinas rectificadoras, e incluso en estas condiciones, la sonda mantiene su excepcional capacidad de medición durante una larga vida útil.

Diseño compacto
La sonda MP250 tiene un diámetro reducido de solo 25 mm, por lo que es idónea para máquinas con gran limitación de espacio.

Soporta las vibraciones de la máquina
Mantiene un rendimiento superior, incluso cuando la sonda está sometida a altos niveles de vibración, muy habituales en las operaciones de torneado y rectificado. Si la vibración de la máquina supone un problema, es posible cambiar la configuración de la sonda para aumentar la resistencia a la vibración.

Uso con palpadores a medida
La sonda MP250 puede trabajar con palpadores a medida largos y pesados, frecuentemente utilizados para medición y mecanizado en máquinas rectificadoras. La tecnología RENGAGE™ proporciona a la sonda una precisión excepcional, que garantiza una baja variación de desplazamiento, incluso con palpadores largos.
0,25 µm 2σ
Repetibilidad unidireccional
±1,00 µm
Error trilobular 3D en X, Y y Z
0,08 N
Fuerza de disparo del palpador ultrabaja en XY
Medición 3D con tecnología RENGAGE™

La tecnología RENGAGE™ combina la tecnología probada de galgas de esfuerzo de silicio con un sistema electrónico ultracompacto, y una capacidad de medición 3D extraordinaria y repetibilidad por debajo de la micra para sistemas de inspección en máquina.
Puesto que las galgas de esfuerzo son independientes del mecanismo cinemático, las sondas con tecnología RENGAGE tienen una fuerza de disparo ultrabaja, con una precisión de medición excepcional que, además, impide que se dañe la superficie y la forma.
Para cumplir los requisitos de rendimiento actuales y futuros de nuestros productos, necesitamos fabricar piezas cada vez más pequeñas y complejas con una precisión constante de 1 µm. El reglaje y las mediciones fiables son, por tanto, cruciales para este proceso, y son la consecuencia de nuestra decisión de utilizar la tecnología RENGAGE™.
Flann Microwave (Reino Unido)
Componentes del sistema

Interfaz HSI-C
Interfaz de transmisión conectada con cables, que procesa y transmite las señales entre la sonda de inspección y el control CNC de la máquina. Las distintas configuraciones de uso de las sondas se seleccionan mediante un interruptor de la interfaz.
Conector FS10 / FS20
Esta toma proporciona una posición de montaje robusta para la sonda de inspección con cable apantallado para conectar la sonda y la interfaz.
Sonda de inspección MP250
Sonda de inspección de disparo por contacto de 25 mm de diámetro, con tecnología RENGAGE para mediciones de alta precisión.
Palpadores
Hemos desarrollado una completa gama de palpadores de fibra de carbono sólida de módulo alto, diseñada específicamente para las sondas con galgas de esfuerzo. Estos palpadores están diseñados para reducir al mínimo la desviación de pre-recorrido y aumentar la precisión de la sonda. También pueden utilizarse palpadores a medida específicos para cada aplicación.
Pasos siguientes
Si le interesa la sonda MP250, solicite más información a su representante local.Más información
-
Folleto: Sondas de Máquina-Herramienta
-
Folleto: MP250: sondas de galgas de esfuerzo para aplicaciones en máquinas rectificadoras
-
Folleto: RENGAGE™: sondas de Máquina-Herramienta de alta precisión con un rendimiento líder del sector
-
Hoja de datos técnicos: Sonda MP250
-
Especificaciones técnicas: Sondas de inspección para Máquina-Herramienta con CNC
-
Guía de bolsillo: Soluciones - Mejore la calidad y la precisión de las piezas a la vez que aumenta la eficacia de su centro de mecanizado CNC
Documentación para el usuario de MP250
Para consultar los manuales de instalación, las guías de usuario y la información de conformidad, visite nuestra biblioteca de soporte técnico.
