Complementos de CARTO
Complementos de CARTO
Puede hacer su compra en nuestra tienda en línea
- Modo de medición de ejes rotatorios con montaje excéntrico
- Compensación de ladeo y volumétrica para una serie de controles de máquina
Modo de medición de ejes rotatorios con montaje excéntrico

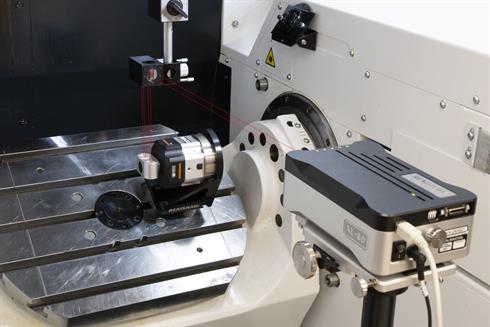

El modo de medición de ejes rotatorios con montaje excéntrico de CARTO es un sistema autónomo de medición de ejes excéntricos en el calibrador de ejes rotatorios XR20 y el sistema láser XL-80.
El modo de medición de ejes rotatorios con montaje excéntrico permite:
- calcular automáticamente la distancia de compensación entre el centro de rotación del calibrador XR20 y el centro de rotación del eje rotatorio
- generar un programa automático de ensayo (que sincroniza los movimientos de los ejes lineal y rotatorio para mantener la alineación del haz)
- eliminar cualquier error angular adicional generado en el eje lineal a partir de los resultados del eje rotatorio observados, para proporcionar unos resultados 'limpios' al eje rotatorio
Compensate
Corrección de errores semiautomática en el lenguaje original de la Máquina-Herramienta
Compensate permite reducir al mínimo las piezas desechadas y ahorrar costes mediante:
- corrección de errores geométrica fácil,
- mejora del rendimiento de posición,
- edición de las tablas de compensación para reducir el tiempo de inactividad.
Compensación de cabeceo
Proporciona actualizaciones sencillas de tablas de compensación lineal y de rectitud para controles con opciones compatibles.
Hardware compatible
- Interferómetro láser XL-80
- Calibrador multi-eje XM-60 o XM-600
Controles de máquina compatibles
- Línea de soluciones Siemens 840D
- Heidenhain 640
- Heidenhain iTNC 530
- Fanuc serie 30i
Se entrega como ID de activación compatible con Windows 10 de 64 bits (versión 1803 o superior).
Compensación volumétrica
Proporciona actualizaciones sencillas de tablas de compensación linear, angular, rectitud, cabeceo y cuadratura (21 grados de desplazamiento).
Hardware compatible
- Calibrador multi-eje XM-60 o XM-600 (errores de eje lineal)
- Ballbar QC20 o láser de alineación XK10 (errores de cuadratura entre ejes)
Controles de máquina compatibles
- Línea de soluciones Siemens 840D (requiere Siemens VCS opción A3, A5 o A5 plus)
- Mitsubishi serie M800
Se entrega como ID de activación compatible con Windows 10 de 64 bits (versión 1803 o superior).
