Tipos de palpadores

La extensa gama de palpadores originales Renishaw incluye una serie de configuraciones de palpadores que se adaptan a las distintas aplicaciones de medición

Contenido de la páginaDescargasLlamar a la oficina local Póngase en contacto con nosotros en Internet

Palpadores rectos

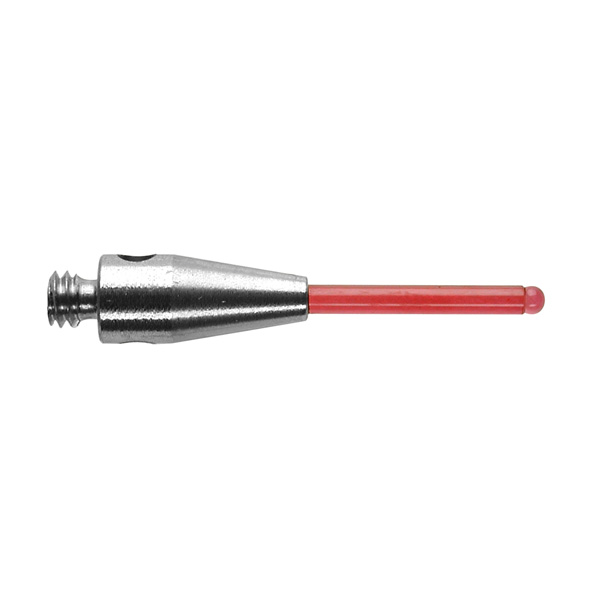

Straight stylusEl tipo más sencillo y utilizado de los palpadores, adecuado para la mayoría de aplicaciones. El modelo fino cuenta con vástagos acodados y el modelo cónico dispone de un vástago cónico. Los palpadores con vástago cónico ofrecen más rigidez en piezas de fácil acceso.

Las bolas de palpador están fabricadas en rubí, nitruro de silicio, óxido de circonio, cerámica o carburo de tungsteno.

Los codos y vástagos se fabrican en distintos materiales:
titanio, carburo de tungsteno, acero inoxidable, cerámica y fibra de carbono.

Protocolo de asignación de nombres:

M2 STY D2R L20 EWL14 d1.4SS

Palpador recto roscado M2 con bola de rubí de Ø2, 20 mm de longitud, EWL de 14 mm y vástago de acero inoxidable de Ø1,4 mm.

Palpadores en estrella

Star stylus measuring complex partSon configuraciones de palpadores de varias puntas montadas de forma fija. Sirven para inspeccionar diversas superficies distintas, incluidas las superficies y agujeros a los que se puede acceder directamente. Esta configuración proporciona flexibilidad, ya que permite a la punta establecer contacto con distintas características sin cambiar el palpador. También puede configurar su propio palpador en estrella mediante centros de palpadores para colocar hasta 5 componentes de 5 palpadores.

Las bolas se fabrican en rubí, nitruro de silicio u óxido de circonio. Por cada punta del palpador en estrella es preciso especificar el plano de referencia del mismo modo que en un palpador de una sola bola.

Los palpadores en estrella no son recomendados para Máquinas-Herramienta.

Protocolo de asignación de nombres:

M2 STR D2R 5BALL L19.5 S32

Palpador en estrella roscado M2 con bola de rubí de Ø2. Está equipado con 5 bolas en estrella y tiene una longitud total de 19,5 mm (desde el centro de la bola a la parte posterior de la cara de montaje de la estrella colocada en la sonda). El montaje de palpadores en estrella puede ampliarse hasta 32 mm.


Palpadores de punta

Pointer stylusNo deben utilizarse para inspecciones XY convencionales, ya que han sido diseñados para medir formas roscadas, puntos específicos y líneas trazadas (a precisión inferior). El uso de un palpador de aguja acabado en radio permite indicar el plano de referencia de forma más precisa y palpar superficies con más precisión, así como inspeccionar la ubicación de agujeros muy pequeños.

Normalmente, los palpadores de punta no son recomendados para Máquinas-Herramienta.

Protocolo de asignación de nombres:

M2 PNT D1.4TC 30 DEG L10

Palpador de punta roscada M2 con punta/vástago de carburo de tungsteno de Ø1,4 mm. En ángulo de la punta es de 30° con una longitud de 10 mm.


Palpador cerámico semiesférico

Ceramic hemisphere measuring deep boreSon idóneos para sondear superficies profundas y agujeros en las direcciones X, Y y Z, indicando el plano de referencia sólo en una bola. El palpado con este tipo de bolas de gran diámetro puede compensar los efectos de las superficies muy desiguales.

Protocolo de asignación de nombres:

M5 HEM D30 CER L26.5

Palpador semiesférico roscado M5 con semiesfera cerámica de ø30 mm. La longitud es de 26,5 mm desde el extremo de la semiesfera hasta la cara de montaje.


Palpadores de disco

Disc stylus inspecting undercutEstos palpadores son ‘secciones' de bolas de alta esfericidad utilizados para inspeccionar muescas y ranuras con cajera, a las que no se podría acceder con un palpador de estrella.

El palpado con la 'plantilla esférica' de un disco sencillo equivale, de hecho, a un palpado sobre el ecuador de una bola de palpador grande. Sin embargo, solamente se dispone de una pequeña sección de la superficie de la bola para el contacto, por lo tanto, los discos más finos requieren una alineación angular más precisa que garantice un contacto correcto con la característica que se va a palpar.

En un disco sencillo, sólo es necesario indicar el plano de referencia de un diámetro (normalmente en un anillo patrón), pero se limita el palpado efectivo a las direcciones X e Y únicamente.

Si añade una semiesfera, podrá indicar el plano de referencia y palpar en la dirección Z, siempre que el centro de la 'semiesfera' sobrepase el diámetro de la sonda.

Puede indicar el plano de referencia de la semiesfera en una esfera o en una galga de deslizamiento. Para posicionar la 'semiesfera' a medida de la aplicación, puede girar y bloquear el disco sobre su eje central.

El disco puede tener también un centro roscado M2 que permita fijar un palpador en el centro, que proporcione la flexibilidad adicional para palpar el fondo de diámetros internos profundos (en los que el acceso del disco podría ser limitado).

Los palpadores de disco están disponibles en distintos diámetros y grosores, en materiales de acero, cerámica o rubí.

Normalmente, los palpadores de disco no son recomendados para Máquinas-Herramienta.

Protocolo de asignación de nombres:

M2 DSC D18 SLVS T2.2 L2.6 BR-Y

Palpador de disco con rosca M2 y diámetro de 18 mm. Está fabricado en acero cromado, con un grosor de disco de 2,2 mm y una longitud de 2,6 mm. BR significa bolas/rodillos seguido de sí (Y) o no (N).


Palpadores cilíndricos

Cylinder stylus on metal partSirven para medir agujeros de láminas metálicas, componentes prensados y piezas de trabajo delgadas, cuyo punto de contacto correcto no puede garantizarse con un palpador de bola. Además, es posible palpar diversos elementos roscados y determinar los centros de sus agujeros.

Mediante el palpador cilíndrico terminado en bola es posible medir el plano de referencia completo y palpar en las direcciones X, Y y Z, permitiendo, de este modo, realizar inspecciones de la superficie.

Protocolo de asignación de nombres:

M2 CYL D3 SLVS L13 EWL4

Palpador cilíndrico con rosca M2, con un elemento de medición fundamental de Ø3 mm, fabricado en acero cromado. Tiene una longitud de 13 mm y una longitud de trabajo útil (LTU, EWL) de 4 mm.


Extensiones de palpadores

Carbon fibre stylus extensionsDisponibles en varias longitudes y materiales: acero, titanio, aluminio, cerámica y fibra de carbono. Al utilizar extensiones largas hay que tener en cuenta las características térmicas del material.

Protocolo de asignación de nombres:

M4 EXT L15 d7 SS

Extensión de rosca M4 de 15 mm de longitud y Ø7 mm de diámetro, fabricada en acero inoxidable.

Palpadores de reglaje de herramientas

Palpador de reglaje de herramientasLas tolerancias de reglaje de las herramientas dependen de la planitud y el paralelismo de la punta del palpador respecto al eje de la máquina. Todas las sondas y sus soportes permiten un ajuste fino para realizar los reglajes necesarios. Cuando es necesario capturar datos de diámetro de herramientas giratorias, estas deben girar en sentido opuesto a la dirección de corte.

Protocolo de asignación de nombres:

Los palpadores de reglaje de herramientas son muy distintos, pero suelen tener un sistema de montaje común de rosca M4 o un orificio de Ø4 mm. E las puntas cuadradas de 4 caras, la longitud L va desde la cara de medición a la cara de montaje. En cubos de 5 caras y discos redondos, la longitud se toma desde la cara frontal.

Protección contra colisión

Dispositivo de protección contra choquesLos dispositivos de protección contra choques de los palpadores Renishaw están diseñados para romperse en caso de impacto y proteger a la sonda contra posibles daños.

Para obtener más información, póngase en contacto con nosotros.



Palpadores diseñados según sus necesidades específicas

Disc stylus probing undercutRenishaw proporciona un completo servicio, diseño y fabricación de palpadores a medida adaptado a la medida de sus necesidades. Nuestros equipos técnicos internos tienen una amplia experiencia y conocimientos que les permiten considerar todos los aspectos necesarios para su aplicación para garantizar la mejor solución.

Para más información, visite la página palpadores a medida.
